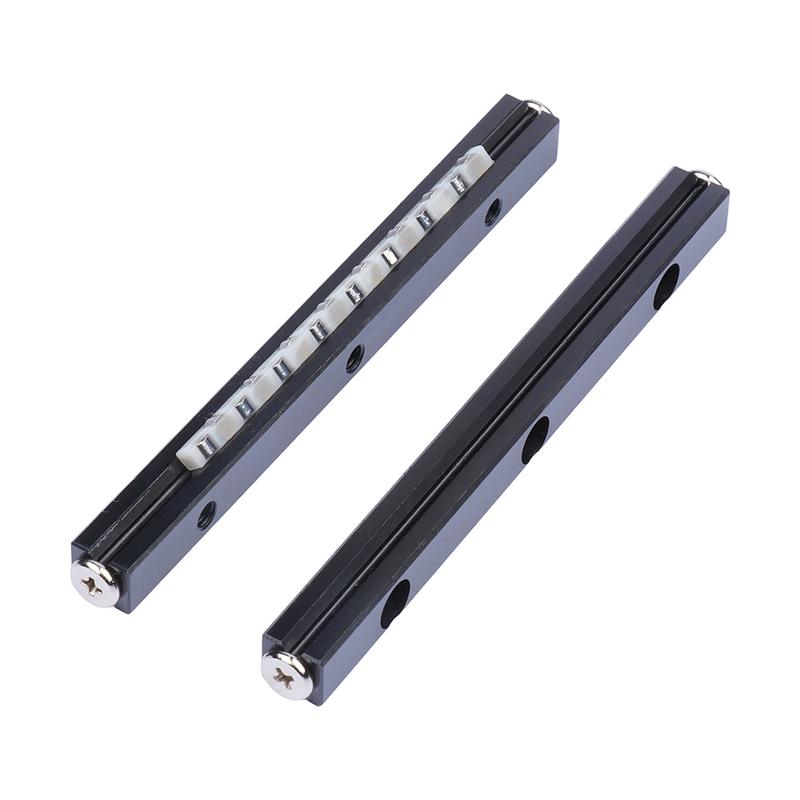

?交叉導軌（又稱交叉滾子導軌或交叉滾柱導軌）因高精度、高剛性和承載能力強，廣泛應用于數控機床、精密測量設備等領域。但在交叉導軌加工過程中，可能因材料、工藝、設計等因素引發一系列問題，以下是常見問題及解決方案：
一、材料與熱處理相關問題
材料選擇不當
問題：若選用硬度不足或耐磨性差的材料（如普通碳鋼），易導致導軌表面磨損快、壽命短。
解決：優先選用高碳鉻軸承鋼（如GCr15）或不銹鋼，確保材料硬度達HRC58-62，并具備良好抗腐蝕性。
熱處理缺陷
問題：淬火溫度不均或回火不足可能導致導軌變形、硬度不均，甚至產生裂紋。
解決：
采用真空淬火或分級淬火工藝，減少變形；
嚴格控制回火溫度和時間，確保硬度均勻性；
加工前進行無損檢測（如磁粉探傷），排除裂紋隱患。
二、加工精度問題
導軌平面度超差
問題：導軌表面平面度不足會導致滾動體（滾柱或滾珠）受力不均，引發振動或噪音。
解決：
使用高精度磨床（如數控磨床）進行精磨，平面度控制在±0.005mm以內；
加工后采用激光干涉儀檢測平面度，必要時進行二次修正。
滾道尺寸精度不足
問題：滾道寬度、圓弧半徑或角度偏差會影響滾動體運動順暢性，導致卡滯或磨損。
解決：
采用成型磨削或電火花加工（EDM）確保滾道尺寸精度；
使用三坐標測量儀（CMM）檢測滾道參數，公差控制在±0.002mm以內。
表面粗糙度超標
問題：表面粗糙度過大（如Ra>0.8μm）會加速滾動體磨損，降低導軌壽命。
解決：
精磨后進行超精加工（如拋光或研磨），使表面粗糙度達Ra0.2-0.4μm；
避免加工過程中產生劃痕或燒傷，及時清理切削液和磨屑。
三、裝配與調試問題
預緊力控制不當
問題：預緊力過大導致摩擦力增加、發熱嚴重；預緊力不足則引發間隙、振動。
解決：
通過調整墊片厚度或螺釘扭矩精確控制預緊力；
使用力矩扳手或壓力傳感器量化預緊力，確保符合設計要求。
對中誤差
問題：導軌與滑塊安裝時對中偏差會導致運動偏移、卡死。
解決：
使用激光對中儀或百分表檢測導軌與滑塊的同軸度；
裝配時采用專用工裝固定導軌，避免人為誤差。
潤滑不足
問題：潤滑不良會加速磨損，甚至引發咬死現象。
解決：
選用合適潤滑脂（如鋰基潤滑脂）或自動潤滑系統；
定期檢查潤滑通道是否暢通，及時補充潤滑劑。
四、設計與工藝優化問題
結構設計缺陷
問題：導軌截面過薄或支撐結構不合理可能導致剛性不足，引發變形。
解決：
通過有限元分析（FEA）優化導軌結構，增加加強筋或增厚關鍵部位；
避免導軌過長，必要時分段設計并增加中間支撐。
加工工藝路線不合理
問題：粗加工與精加工順序不當可能導致殘余應力釋放，引發變形。
解決：
遵循“先粗后精、先面后孔”原則，合理安排加工順序；
粗加工后進行時效處理（如自然時效或振動時效），消除內應力。
刀具與切削參數選擇不當
問題：刀具磨損快或切削參數不合理會導致加工表面質量差。
解決：
選用硬質合金或陶瓷刀具，提高刀具耐用度；
優化切削速度、進給量和切削深度，避免積屑瘤或振動。
五、環境與操作問題
環境溫度與濕度影響
問題：高溫或高濕度環境可能導致導軌熱膨脹或銹蝕，影響精度。
解決：
控制車間溫度（如恒溫車間）和濕度（如使用除濕機）；
對導軌進行防銹處理（如鍍鎳或涂防銹油）。
操作不當
問題：超負荷運行或沖擊載荷可能導致導軌損壞。
解決：
嚴格遵守設備操作規程，避免超載或急停；
定期培訓操作人員，提高維護意識。
六、檢測與質量控制問題
檢測設備精度不足
問題：使用低精度檢測工具可能導致誤判，掩蓋真實問題。
解決：
配備高精度檢測設備（如激光干涉儀、三坐標測量儀）；
定期校準檢測工具，確保數據準確性。
質量控制流程不完善
問題：缺乏過程監控或抽檢比例不足可能導致批量缺陷。
解決：
建立嚴格的質量控制體系（如ISO 9001），實施首檢、巡檢和終檢；
對關鍵工序（如熱處理、精磨）實行100%檢測。
