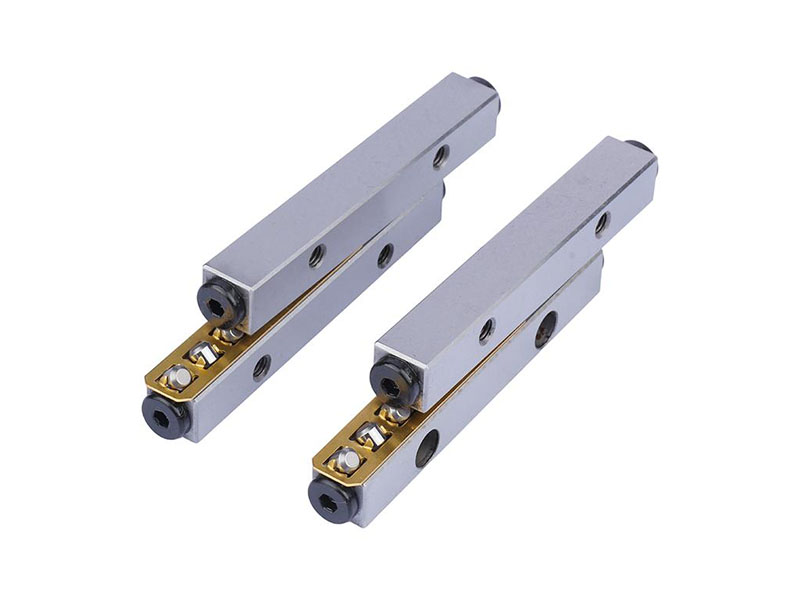

?交叉導軌通常由兩根具有V型滾道的導軌、滾子保持架、圓柱滾子等組成。圓柱滾子交叉排列，在經過精密磨削的V型滾道面上往復運動，這種設計使得交叉導軌能夠承受各個方向的載荷，實現高精度、平穩的直線運動。方形交叉導軌的優點和缺點如下：
優點
高精度與穩定性
采用精密制造工藝和結構設計，能夠?qū)崿F(xiàn)高精度的直線運動，且運動穩定性強。
獨特的交叉排列方式可有效承受來自各個方向的載荷，減少振動和沖擊，確保設備平穩運行。
高剛性與承載能力
通過優化滾子排列和保持方式，增加滾子的有效接觸長度和數量，顯著提升整體剛性。
即使在高負荷條件下，仍能保持良好的運動性能，適用于需要高剛性、高負荷的精密設備。
結構緊湊與尺寸小
安裝高度低，可降低平臺整體高度，使設備設計更緊湊。
適合對空間要求嚴格的場合，如小型自動化設備、精密儀器等。
摩擦力小與機械能耗低
滾動摩擦力小，減少能量損耗，降低運行成本。
接觸面積大，彈性變形量小，確保設備運行平穩，延長使用壽命。
直線度高與額定傾覆力矩大
滾道為平面，加工難度低于滾珠導軌的哥德式溝槽，直線度更高。
滾動體交叉排列，多方向受力時穩定性強，額定傾覆力矩大。
使用壽命長
采用高耐磨材質，可承受極大摩擦力，減少磨損，延長設備壽命。
結構設計靈活，維護簡便，進一步降低長期使用成本。
缺點
行程有限
滾動體尺寸較大，同長度下的有效行程比滾珠導軌小。
滑軌和定軌等長，偏載情況下越靠近極限位置，穩定性越差。
長度超過600mm的規格極為少見，超過1米的更是罕見，限制了其在長行程設備中的應用。
價格較高
制造工藝和精度要求較高，導致成本上升。
近似負載或規格下，價格通常高于滾珠導軌。
潤滑與清潔維護要求高
滾動體為開放式運行，對潤滑條件要求嚴格。
運行環境不清潔或潤滑不足時，性能和壽命會受影響。
滾子和保持架結構復雜，清潔和維護難度較大，若不及時處理可能導致噪音、運行不暢等問題。
安裝復雜
分體結構設計，組裝過程比直線導軌更繁瑣。
對安裝精度要求較高，需專業人員進行操作，否則可能影響性能。
