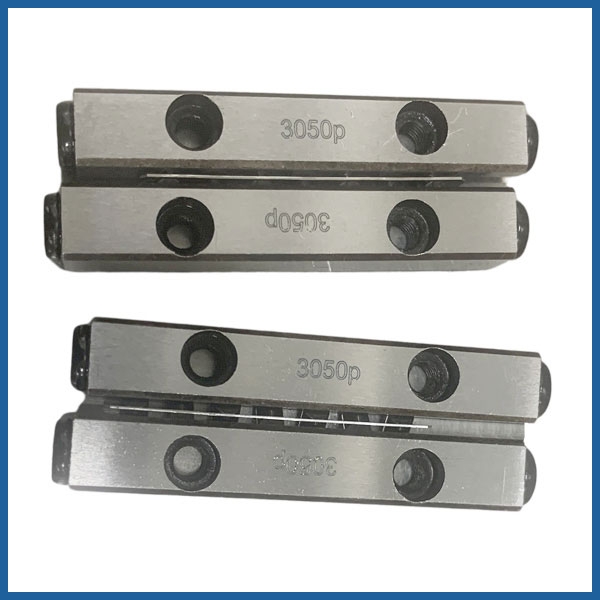

?直線交叉導軌是一種高精度直線運動導向部件，由兩組交叉排列的滾子（圓柱滾子或圓錐滾子）和淬硬的導軌條組成，主要用于需要高剛性、高精度、低摩擦的直線運動場景。其核心特點是通過滾子的交叉排列實現四方向等載荷能力，可同時承受徑向、軸向和傾覆力矩，廣泛應用于精密機床、半導體設備、自動化機械、測量儀器等領域。
1. 典型結構
導軌條：兩條相互垂直的導軌（通常為鋼制，表面淬硬至 HRC58-62），截面呈 V 型或平面型，形成導向軌道。
滾子組件：
若干圓柱滾子（或圓錐滾子）以90° 交叉排列（相鄰滾子軸線垂直），通過保持架固定，形成滾動體陣列。
滾子與導軌的 V 型槽或平面接觸，形成線接觸（圓柱滾子）或點接觸（圓錐滾子），接觸面積小但承載密度高。
保持架：分隔滾子并引導其沿導軌滾動，防止?jié)L子偏移或卡死，同時減少摩擦。
2. 工作原理
當運動部件沿導軌移動時，滾子在導軌的 V 型槽或平面間滾動，通過交叉排列的滾子將外部載荷（如垂直力、水平力、力矩）均勻分布到四條接觸線上，實現四方向等剛度承載。
滾子的滾動摩擦系數極低（約 0.001-0.002），遠低于滑動導軌（摩擦系數 0.1-0.3），因此運動更平穩、能耗更低。
