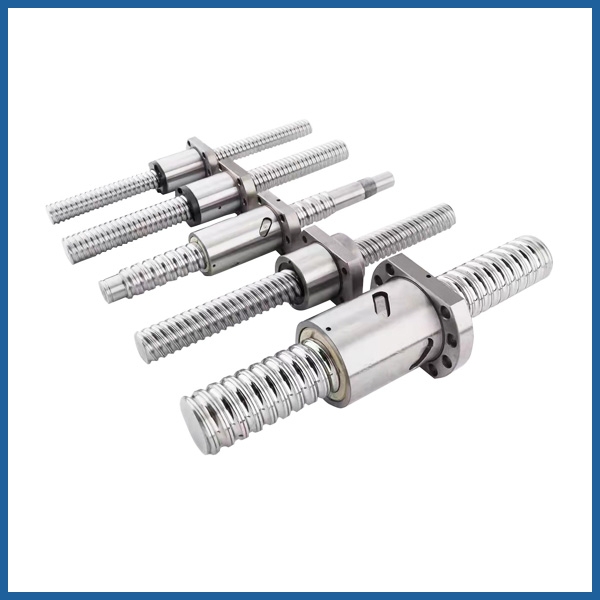

?滾珠絲桿是一種將回轉運動轉化為直線運動，或者將直線運動轉化為回轉運動的理想產品。它由螺桿、螺母、反向裝置和滾珠組成。
工作原理
當螺桿旋轉時，滾珠在螺桿的螺紋槽和螺母的循環通道內滾動。由于滾珠的滾動摩擦系數遠小于滑動摩擦系數，使得螺母能夠沿著螺桿進行高精度的直線運動。例如，在數控機床上，電機驅動滾珠絲桿的螺桿旋轉，螺母帶動工作臺實現精確的直線進給運動，其運動精度可以達到微米級別。
相反，當螺母受到直線方向的外力作用時，也可以通過滾珠將力傳遞給螺桿，使螺桿產生旋轉運動。這種雙向的運動轉換功能使得滾珠絲桿在許多需要精密傳動的設備中得到廣泛應用。
結構組成
螺桿：通常是具有高精度螺紋的細長軸，其表面硬度較高，一般通過淬火、磨削等工藝處理。螺桿的螺紋形狀和精度對于滾珠絲桿的性能至關重要。例如，常用的梯形螺紋能夠提供較大的承載能力，而滾珠在螺紋槽內滾動，實現高效的運動傳遞。
螺母：螺母內部設計有與螺桿相匹配的滾珠循環通道，其作用是與螺桿配合，通過滾珠實現相對運動。螺母的材質一般為高強度合金鋼，并且內部結構復雜，需要精密加工以確保滾珠的順暢循環。
滾珠：滾珠是滾珠絲桿中的關鍵滾動元件，通常采用高精度的鋼珠。滾珠的直徑精度、圓度和表面硬度都有嚴格要求。例如，滾珠的直徑公差一般在幾微米范圍內，以保證其在螺桿和螺母之間的滾動精度，從而實現精確的直線運動。
反向裝置：用于引導滾珠在螺母內循環，使?jié)L珠能夠連續地在螺桿和螺母之間滾動。常見的反向裝置有內循環和外循環兩種。內循環是指滾珠在螺母內部的反向通道中循環，這種方式結構緊湊；外循環則是通過在螺母外部設置的反向器引導滾珠循環，其優點是滾珠循環路徑更靈活。
